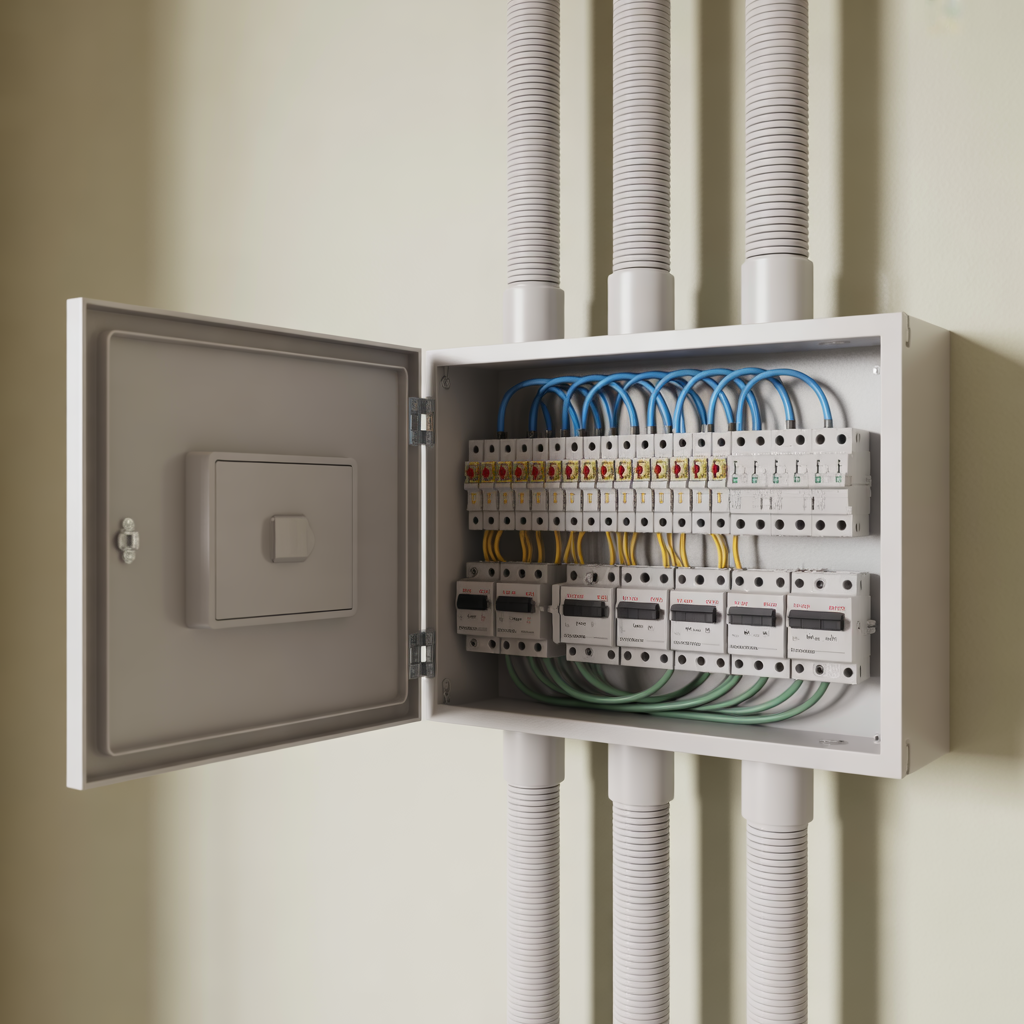

Uppdraget omfattade nyinstallation av elcentral med jordfelsbrytare och automatsäkringar i Stäket, Järfälla, Stockholms län. Arbetet inleddes med genomgång av befintliga grupper och belastningsbild för att dimensionera central och skydd på ett säkert och driftsäkert sätt. Vi planerade ett tidsfönster för spänningslöst arbete, frånkopplade och låste enligt rutin, och verifierade spänningslöshet innan demontering av tidigare kapsling. Väggytan förbereddes med korrekt infästning och centralen monterades i lod, med genomföringar och avlastning som skyddar ledarisolering och skapar god kabeldragning, i samråd med plåtslagare järfälla där plåtdetaljer behövde anpassas.
I den nya normcentralen installerades huvudbrytare, jordfelsbrytare typ A 30 mA och automatsäkringar med lämplig karakteristik för respektive grupp. För att minska störningar vid fel delades förbrukare upp under flera jordfelsbrytare och faser balanserades med hänsyn till fasta laster som spis och värmepump. Halogenfria installationsledare drogs i VP-rör till samlingsskenor och plintar, med tydlig färg- och ledarmärkning för L, N och PE. Där förutsättningarna motiverade det inkluderades överspänningsskydd. Samtliga anslutningar drogs med kontrollerat moment enligt tillverkarens data och varje grupp märktes i central och i uppdaterad gruppförteckning för enkel drift och framtida service.
Kvalitetssäkringen följde Elinstallationsreglerna SS 436 40 00 och vårt egenkontrollprogram. Kontinuitet i skyddsledare verifierades, isolationsresistans mättes mellan ledare och mot jord, och skydd genom automatisk frånkoppling kontrollerades via mätning av slinga/loopimpedans och jämförelse mot utlösningsvillkor för aktuella säkringar. Jordfelsbrytare provades med instrument för både utlösningsström och -tid, och polaritet samt funktionsprov av samtliga grupper genomfördes innan idrifttagning. Avslutningsvis överlämnades dokumentation med mätprotokoll, uppdaterad gruppförteckning och relationshandlingar, samt en genomgång på plats av hur centralen är uppbyggd och hur återställning sker efter ett eventuellt fel.
Hör av dig om du vill planera en uppgradering av din elcentral med jordfelsbrytare och automatsäkringar, så tar vi fram ett genomtänkt upplägg för just din anläggning.
